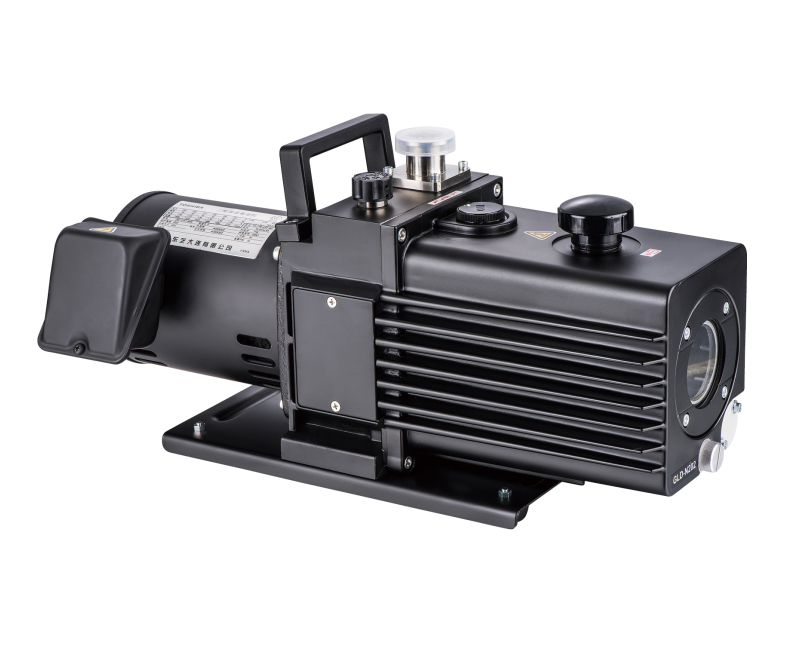

    GLDシリーズ油回転真空ポンプ

      GLDシリーズ特長
      GLDシリーズは高性能、高品質、高信頼性の油回転真空ポンプです。放熱効果をより良くする為、GLDシリーズ製品はヒートシンク部分に対しての革新的な設計を通して同類製品と比べられないほどの高真空を実現しました。また油レベルゲージも付き、油汚染状況、低振動、低騒音等の確認が便利です。

      用途
      冷蔵庫、エアコン、浄水器の自動抽気線、照明理化学実験用、分析器具用、レーザー応用機器、真空排気設備、電子顕微鏡の補助ポンプ、半導体製造設備、スパッタリング設備、真空コーティング設備、真空乾燥器。
      冷蔵庫、エアコン、浄水器 の自動抽気線、照明理化学実験用、分析器具用、レーザー応用機器、真空排気設備、電子顕微鏡の補助ポンプ、半導体製造設備、スパッタリング設備、真空成膜設備、真空乾燥器。




性能諸元

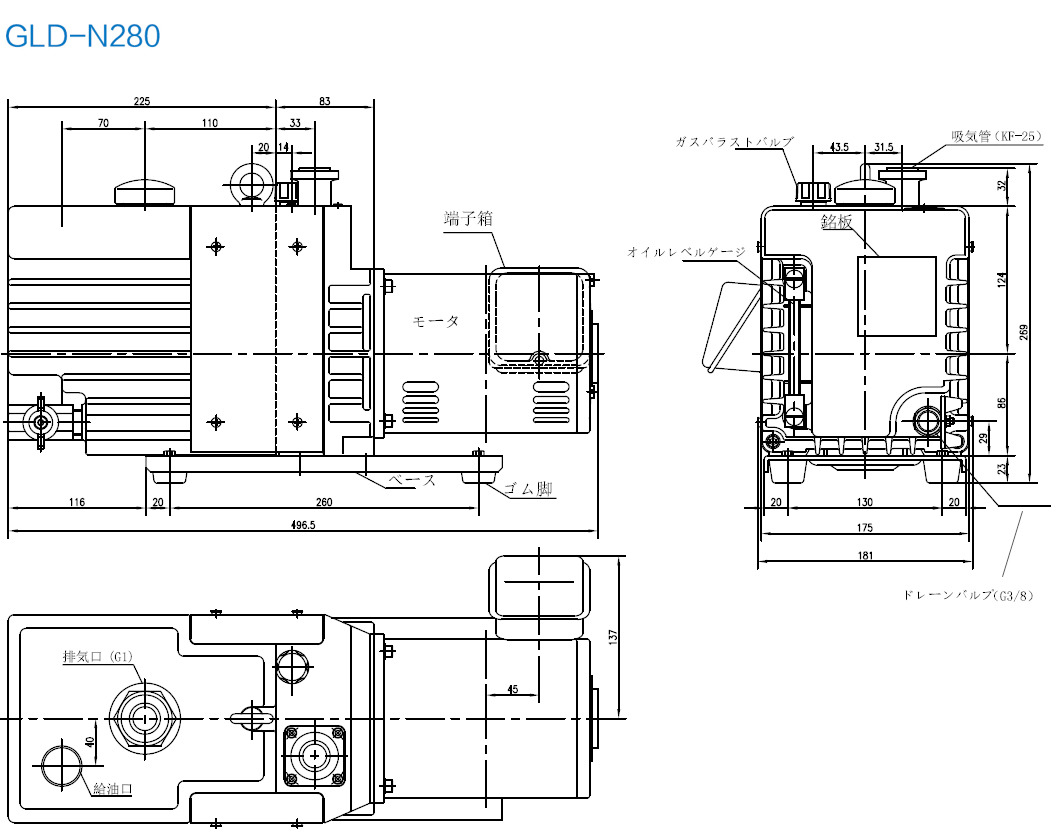

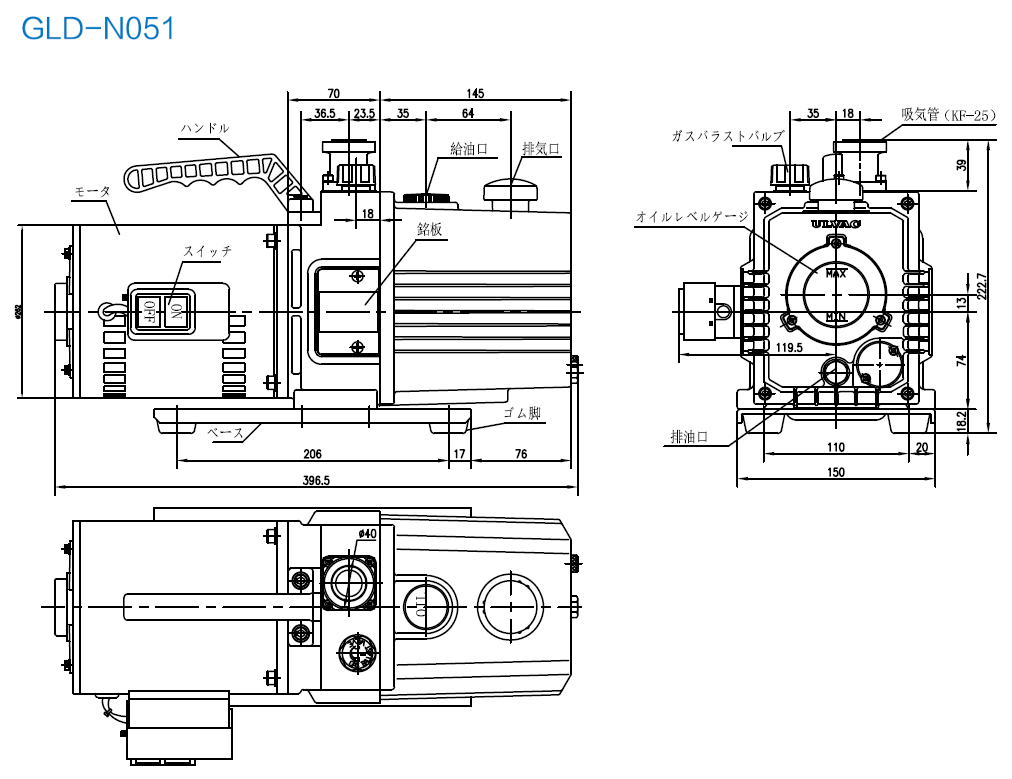

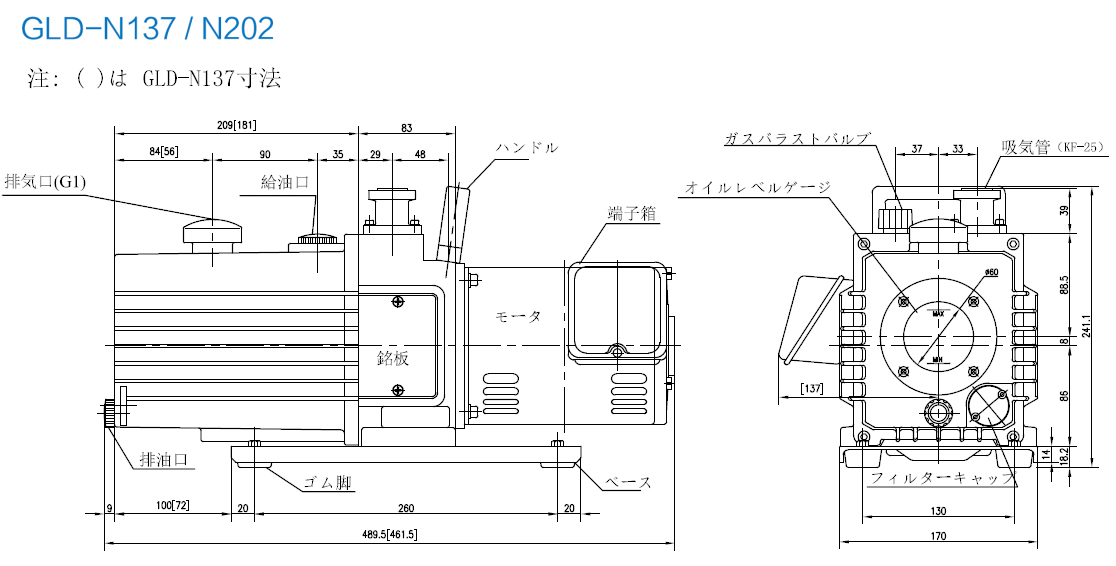

寸法図

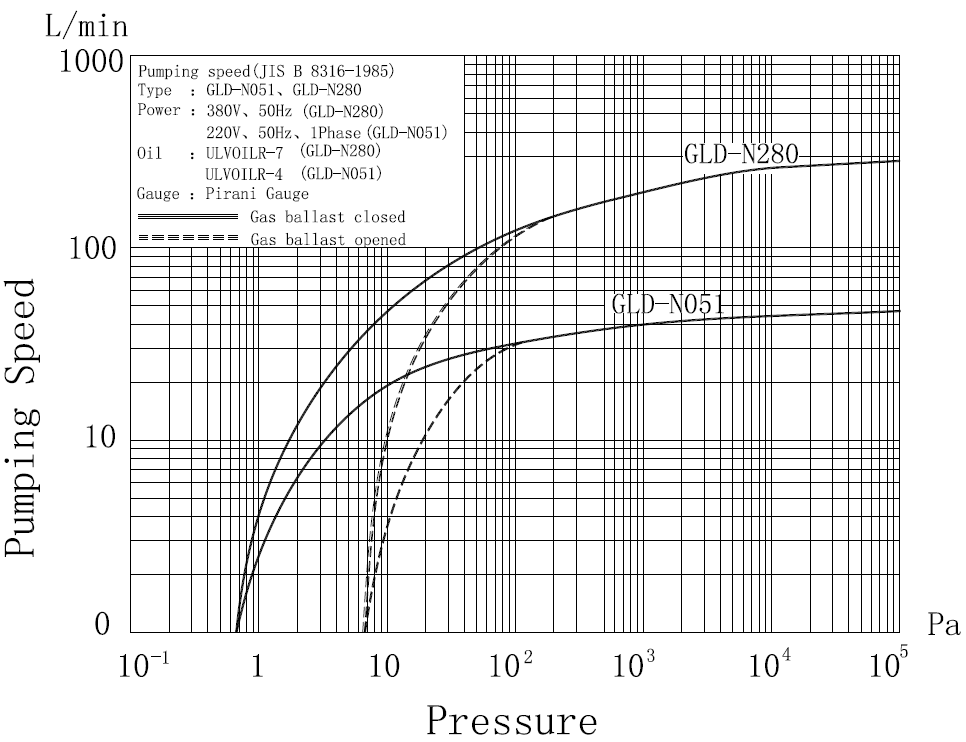

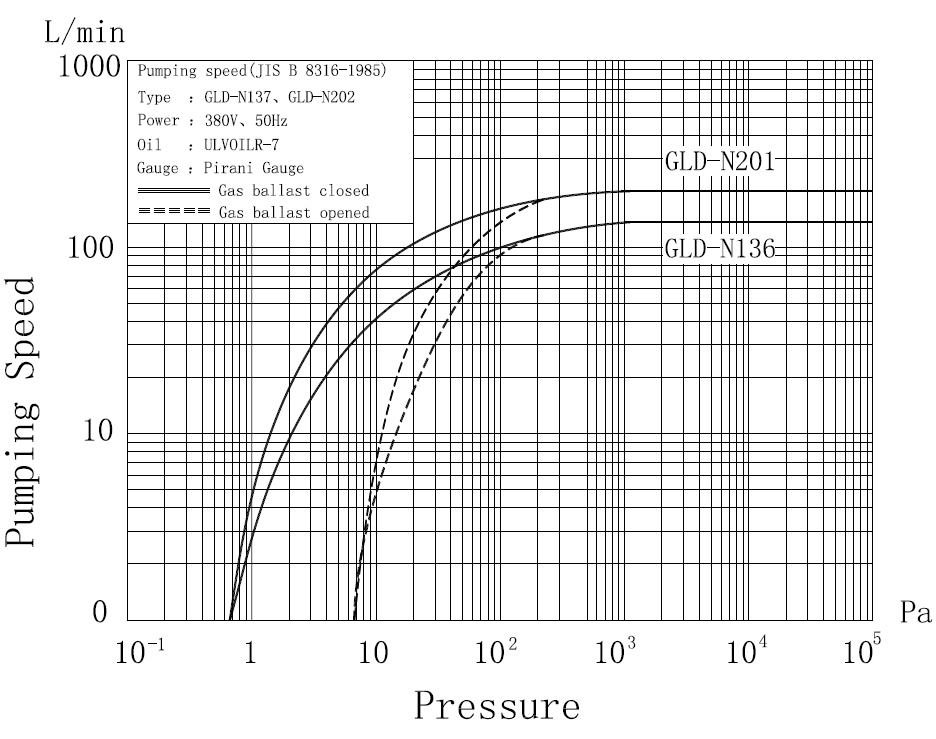

排気速度
    サンプルダウンロード

項目 \ 型式

GLD-N051

GLD-N280 GLD-N137

GLD-N202

設計排気速度

L/min

60

336 165

240

到達圧力*1

G.V.Closed*2

Pa

6.7×10-1

G.V.Open*2

6.7

モータ

V-Hz

380 /400/415-50、380 /400/440-60

380(三相) /220(単相)

220(1Ø)

W(極数)

200(4)

750(4)

400(4)

550(4)

使用オイル


ULVOIL R-4
SMR-100

ULVOIL R-7

ULVOIL R-7

ULVOIL R-7

使用油量

mL

500~800

750~1500

1000

1100

重量

kg

12.5

31.5

24.5

26.5

* 1 到達圧力は、ピラニ真空計による測定値です。マクラウド真空計による測定の場合、6.7×10-2Paになります。
* 2  G.Vガスバラストバルブの略称です。
